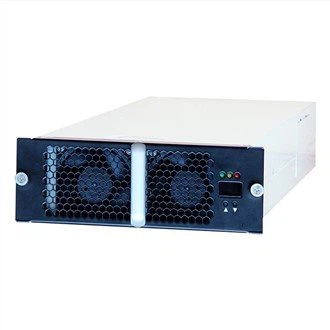

Stručné představení 20kW usměrňovače AC DC napájecího modulu
Napájecí modul SK-20K1000 AC DC je třífázový čtyřvodičový (L1, L2, L3, PE) vstupní AC/DC napájecí modul, podporuje napěťový vstup 285VAC ~ 475VAC, maximální výkon je 20 kW (konstantní rozsah výkonu je 250V ~ 1000VDC), může nabíjet elektrická vozidla s různými úrovněmi napětí.
Výkonový modul 20KW komunikuje s hlavním monitorováním nabíjecího portu elektromobilu prostřednictvím protokolu sběrnice CAN pro realizaci nastavení parametrů, sběr provozních parametrů a řízení pracovního stavu AC DC napájecího modulu.
Vlastnosti výkonového modulu 20KW
- Pracovní napětí nabíjecího usměrňovače EV: 285 ~ 475 V AC
- Rozsah výstupního napětí AC DC napájecího modulu: 200 ~ 1000 V DC
- Spotřeba v pohotovostním režimu: < 10W
- Nízké THD: plné zatížení 5 %
- Konstrukce napájecího modulu nabíjecí stanice pro elektromobily s rychlou zásuvnou instalací
- Pracovní teplota zdroje usměrňovače: -30 ~ +75 stupňů
- Podpora funkcí paralelní regulace napětí a proudu
- Napájecí zdroj modulu usměrňovače v souladu s bezpečnostní normou CE
Pro jaké produkty mohu použít tento 20KW AC DC napájecí modul?
Napájecí modul 20 kW AC DC (napájení modulu usměrňovače) je určen pro nabíjecí porty elektromobilů (nabíjecí stanice EV) nebo nabíjecí kontejner EV.
Továrna a balení výkonového modulu 20KW
Jeden 20kw napájecí modul v kartonu, karton s pěnovou krabicí uvnitř, může dobře chránit produkt, aby nedošlo k poškození; Množství do 30 ks bude zabaleno s extra paletou pro snadný přesun.
Více podrobností o tomto 20KW napájecím modulu s konstantním usměrňovačem AC DC, kontaktujte prosím našiprodejní tým, děkuji!
Populární Tagy: 20kw usměrňovač AC DC napájecí modul, 20kw usměrňovač AC DC napájecí modul dodavatelé, výrobci, továrna
Technická specifikace
|
Elektrické hodnocení |
Vstupní napětí |
285 ~ 475V AC; 3-fáze + PE |
|
Frekvence |
45Hz - 55Hz |
|
|
Účiník |
Větší nebo rovno 0,99 (plné zatížení) |
|
|
Maximální výstupní výkon |
20 kW |
|
|
Maximální výstupní proud |
80A |
|
|
Výstupní napětí |
200 - 1000V DC |
|
|
Konstantní výkon výstup Rozsah napětí |
250 - 1000V DC |
|
|
Výstupní účinnost |
>95,5 % (plné zatížení) |
|
|
Stabilizace napětí Přesnost |
Menší nebo rovno ±0,5 % |
|
|
Přesnost stabilizace proudu |
Menší nebo rovno ±1 % (20 % až 100 % zatížení) |
|
|
THD |
Méně než nebo rovno 5 % (více než 50 % zatížení) |
|
|
HMI |
LED světlo |
ANO (uveďte pracovní stav) |
|
Ovládejte rukojeť |
ANO |
|
|
Díly |
Konektory a kabely |
|
|
Komunikovat |
Protokol |
CAN BUS |
|
Environmentální hodnocení |
stupeň ochrany IP |
IP20 |
|
Pracovní teplota |
Provozní teplota:-40~50 stupňů (Větší nebo rovný 55 stupňům s omezením výkonu) |
|
|
Skladovací teplota |
Skladovací teplota:-20~75 stupňů |
|
|
Usměrňovač nabíjení EV Způsob chlazení |
Chlazení ventilátorem |
|
|
Osvědčení |
Vyhovění |
CE certifikace |
