Pochopení RCD v AC nabíječkách EV

----STROJ SENKURY

CO JE RCD?

RCD neboli proudový chránič je základním elektrickým bezpečnostním zařízením široce používaným k prevenci úrazů elektrickým proudem nebo smrtelných úrazů. Funguje tak, že rychle odpojí živý obvod, když se s ním člověk nebo zvíře dostane do kontaktu.

Jak funguje RCD?

Ve vyváženém obvodu proud teče ze zdroje energie přes zátěž (jako je napřEVnabíječka) a zpět ke zdroji napájení. Proudy v živém a nulovém vodiči jsou stejné, takže proudový chránič zůstává uzavřený.

Pokud člověk používá vadnýNabíječka EVnebo kabelu a dotkne se živého vodiče, proud proteče jejich tělem do země. To způsobuje nerovnováhu mezi proudem v živém vodiči a nulovém vodiči, protože část proudu je odváděna do země. RCD detekuje tuto nerovnováhu a rychle odpojí obvod, čímž ochrání jednotlivce.

IEC 61851 STANDARDNÍ ŽÁDOST PRO RCD NABÍJEČKY EV?

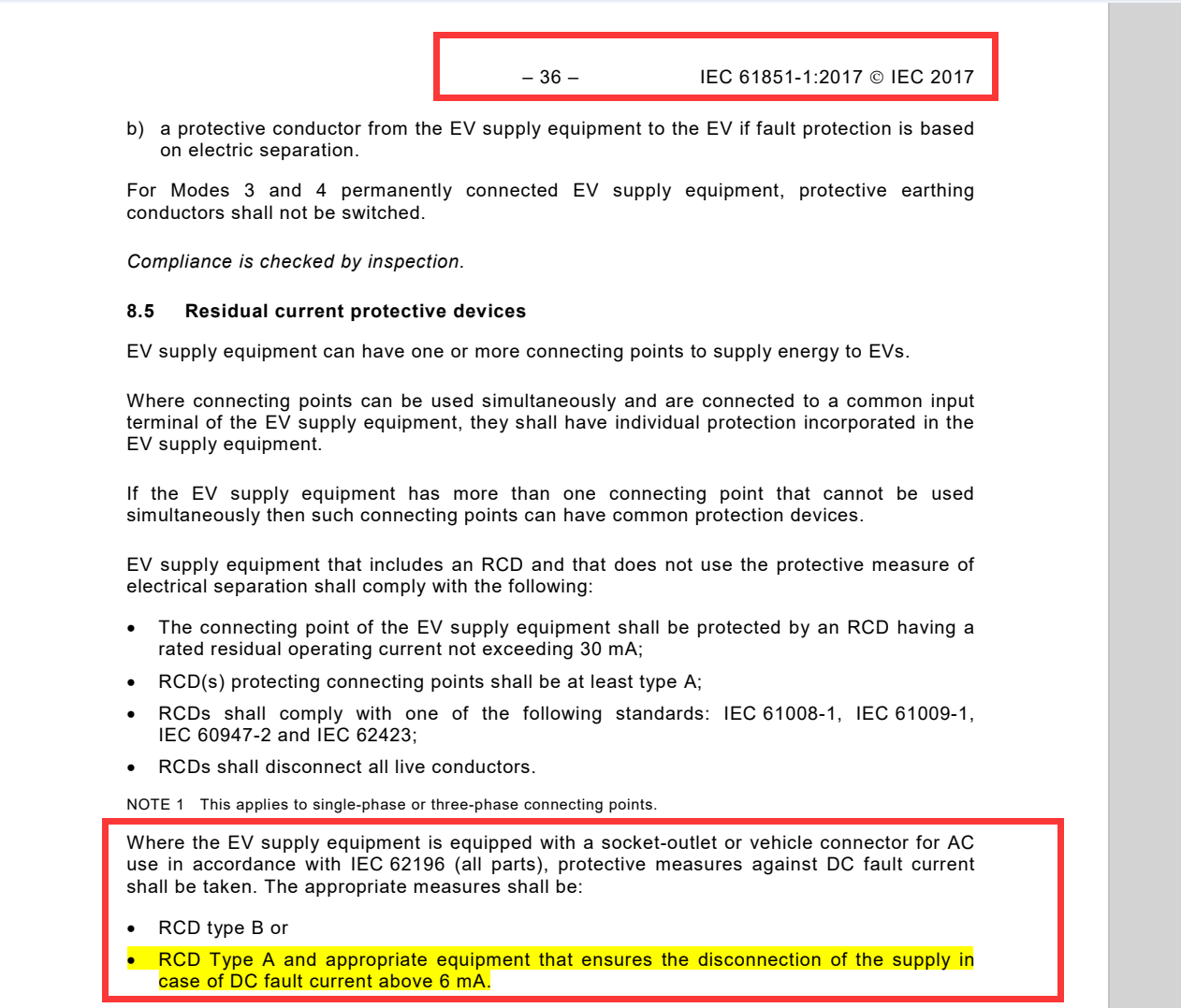

Standard IEC 61851-1Nabíječka EV, vyvinutý technickou komisí IEC, nastiňuje obecné požadavky na dodávku elektrické energie do elektrických silničních vozidel a průmyslových nákladních vozidel. Podle IEC 61851-1 zásobovací zařízení EV (Nabíječka EV) se zásuvkou nebo automobilovým konektorem pro AC použití (v souladu s IEC 62196) musí mít ochranná opatření proti stejnosměrnému poruchovému proudu. Norma stanoví, že tato opatření by měla zahrnovat:

* RCD typ B popř
* Proudový chránič typu A a příslušné zařízení, které zajistí odpojení napájení v případě stejnosměrného poruchového proudu nad 6 mA.
